Popis ČOV

ČOV - popis pro EO 4-20:



1. přítok odpadních vod
2. separátor shrabků
3. sedimentační nádrž
4. aktivační nádrž
5. dosazovací nádrž
6. přelivný žlab
7. odtokové potrubí z ČOV





  • ČOV mechanicko-biologická s jemnobublinnou aerací
  • ČOV je tvořena vnější válcovou nádrží z polypropylenu
  • ve vnější nádrži ČOV je vložena válcová nádrž (dosazovací nádrž) s kuželovou dolní částí























  • mezi dosazovací a vnější nádrží ČOV je meziprostor rozdělen stěnami na část sedimentační (mechanické čištění – sedimentační stupeň čištění) a aktivační (biologický stupeň čištění)
  • v dosazovací nádrži ČOV  je mamutka pro zajištění cirkulování kalu
  • norná stěna pro sedimentační stupeň ČOV zachycuje plovoucí nečistoty a přepážka zachycuje a  napomáhá akumulaci kalu
  • biologický stupeň ČOV je koncipován jako dlouhodobá aktivace se stabilizací kalu a oddělenou dosazovací nádrží
  • aktivační nádrž ČOV je provzdušňována výkonným magnetickým dmychadlem a jemnobublinným elementem s pružnou membránou. Dmychadlo zároveň zajišťuje potřebné množství vzduchu pro pohon mamutky instalované v dosazovací nádrži k přečerpávání vratného kalu
  • v dosazovací nádrži ČOV se usazuje kal, který je přečerpáván mamutovým čerpadlem zpět a přes přelivný žlab odtéká vyčištěná voda z ČOV
  • dmychadlo je magnetické membránové, výrobek japonské firmy Secoh Sangyo. Zajišťuje provzdušnění odpadní vody a dostatek vzduchu pro mamutové čerpadlo
  • v prostoru sedimentační nádrže ČOV je zaústěno přítokové potrubí odpadních vod
  • k ČOV je možné objednat víko nebo plastový nástavec s víkem
  • pokud je nutný plastový nástavec (kvůli výšce nátoku) - je dodáván včetně pochůzného uzamykatelného víka z polypropylenu
  • vzhledem k variabilitě konstrukce ČOV je možno zajistit různé umístění přívodního a odpadního potrubí. Odtokové potrubí může svírat úhel 90o, 180o = přímý směr potrubí a 270o.
       1                 2                           3                         4                       5           6
  1. celkový pohled ČOV
  2. vnitřní členění ČOV
  3. osazení provzdušňovacího elementu
  1. detail osazení mamutky
  2. provdzušňovací element
  3. mamutka

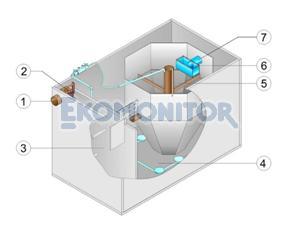

ČOV - popis pro EO 35-125:



1. přítok odpadních vod
2. separátor shrabků
3. sedimentační nádrž
4. aktivační nádrž
5. dosazovací nádrž
6. přelivný žlab
7. odtokové potrubí z ČOV

  • ČOV mechanicko-biologická s jemnobublinnou aerací
  • ČOV se skládá z vnější nádrže ze stěnových prvků polypropylenu

















  • do vnější nádrže je instalována dosazovací nádrž s kuželovou spodní částí s kalovým mrakem s nucenou cirkulací vratného kalu pomocí mamutky
  • meziprostor mezi těmito nádržemi je pomocí vnitřní stěny rozdělena na aktivační část a část sedimentační
  • do sedimentační části ČOV je zaústěno nátokové potrubí
  • sedimentační stupeň pomocí norné stěny zachycuje plovoucí nečistoty, pomocí přepážky zachycuje a akumuluje kal
  • biologický stupeň čištění – aktivace se stabilizací kalu a oddělená dosazovací nádrž
  • provzdušňování v aktivační nádrži ČOV je zabezpečeno bezmazým dmychadlem a pomocí aeračních elementů s pružnou membrámou
  • vzduch z dmychadla také pohání mamutku v dosazovací nádrži ČOV
  • přelivný žlab a odtokové potrubí zajišťuje odtok vyčištěné odpadní vody
  • případný plastový nástavec je dodáván včetně pochůzného víka z polypropylenu.

Slovníček pojmů:

Čistírna odpadních vod (ČOV)– zařízení sloužící k zachycení a likvidaci znečišťujících látek z odpadních vod. Tvoří ji zařízení:

  • 1. stupeň čištění- mechanické čištění -  zachycující hrubé znečištění a
  • 2. stupeň čištění – biologické čištění - aktivační a dosazovací nádrž
Aerátor : zařízení (mechanické) na disperzi vzduchu ve vodě v provzdušovací nádrži.

Aerobní biologické čištění – čištění např. odpadních vod za přítomnosti kyslíku.

Aktivace : biologické čištění odpadních vod oživeným kalem v nádrži za umělého provzdušování
Aktivace – převedení do činného stavu, dílčí děj nezbytný k tomu, aby v dané soustavě mohl probíhat proces, který by jinak probíhal v malé míře, nebo neprobíhal vůbec.

Aktivační proces při biologickém čištění – odpadní voda se smíchává s aktivovaným kalem za současného provzdušňování

Aktivační nádrž – uměle provzdušňovaná nádrž, kde dochází při čištění vod k aktivačnímu procesu.

Aktivovaný kal (živé mikroorganismy) je přiveden do odpadní vody a směs je provzdušňována.

Biofiltr, biologický filtr : objekt na biologické čištění odpadních vod jejich průtokem přes náplň s biologickým povlakem (blánou), využívající činnosti mikroorganismů přisedlých k náplni filtru.

Biologický kal – kal z biologického stupně čištění.

Biologické čištění vody- soubor procesů, kterými je z odpadní vody činností mikroorganismů odstraňován organický uhlík, případně sloučeniny dusíku a fosforu.

Dosazovací nádrž – zařízení , kde sedimentací dochází k oddělení aktivního kalu z odpadní vody, vyčištěná voda odtéká odtokovým potrubím. Kal ze spodní části dosazovací nádrže je odčerpáván mamutovým čerpadlem zpět do aktivační nádrže.

Kal – látky těžší než voda vyloučené při čištění vody.

Kal biologický (sekundární) : kal z biologického stupně čištění, kal oživený (aktivovaný) se vrací do aktivačního procesu (kal vracený) nebo se jako přebytečný odčerpává, kal z biofiltrů se do procesu čištění nevrací.

Nádrž dosazovací : usazovací nádrž na konci biologického stupně čištění, sekundární sedimentace.

Sedimentační nádrž (usazovací) : nádrž na gravitační separaci suspendovaných látek (kalu) z odpadní vody.

Proces aerobní : odstraňování organických látek z odpadní vody činností mikroorganismů za přítomnosti kyslíku.

Vrácený kal (mamutka přečerpává do aerační zóny) z dosazovací nádrže.

Splašky, splašková odpadní voda : odpadní voda z domácnosti, ze sociálních zařízení, z objektů společného stravování, z ubytování, ze zdravotnických zařízení apod.

Stabilizace kalu : mineralizice oživeného kalu oxidací (dlouhodobým provzdušňováním v aktivaci).

Sedimentace je proces usazování těžších nerozpustných součástí z kapalné směsi.

Účinnost čištění : poměr úbytku koncentrace znečišťující látky, dosažený čištěním, ke koncentraci dané látky před čištěním, vyjadřuje se v procentech.

Vyhnívání kalu : rozklad organických látek v kalu za anareobních poměrů.

ČOV:



ČOV válcové  pro 0-20 ekvivalentních obyvatel – typová řada:





ČOV hranaté pro 35 – 125 ekvivalentních obyvatel- typová řada:
